Раздел: Оружие | Сделай сам арбалет. ( 7 фото )

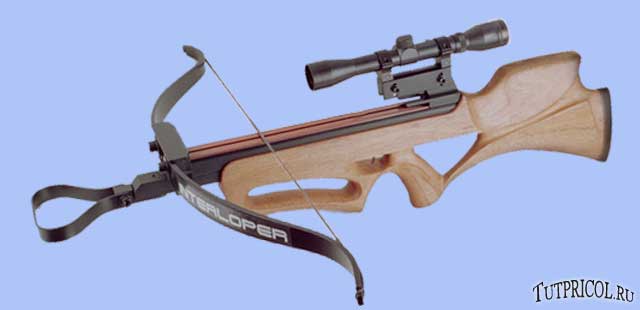

арбалет Чёрный питон фото



Чёрный питон

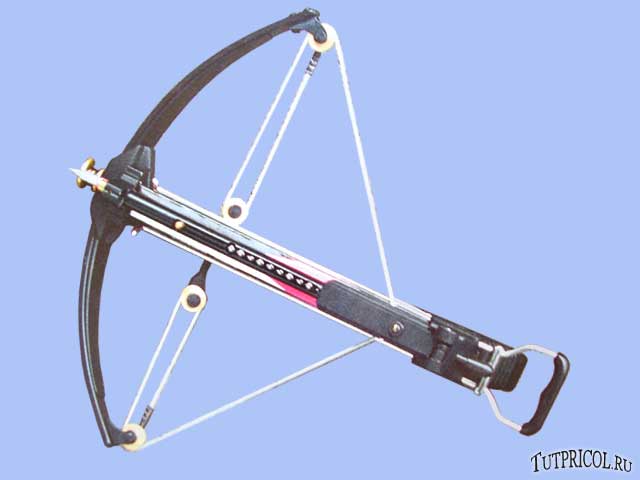

- блочный арбалет с композитными плечами. Длинна хода тетивы - 42 см.
У большинства рекурсивных арбалетов ход 25 см.кроме стрел арбалет может стрелять стальными
шариками 8 мм, которые подаются из магазина расположенного над спусковым механизмом.






Замок арбалета спроектирован под натяжение 95 кг. (для экспортной версии), что повышает долговечность арбалета.
В четырёх продольных каналах зачеканены четыре стальные закалённые, отполированные проволочки, по которым скользят и стрела и тетива.
Сталь намного износостойка, чем алюминий, при намного меньшем трении,это повышает скорость стрелы и понижает её износ, что очень важно в спортивной стрельбе.
Цевьё арбалета изготовлено из неопрена. Тетива изготовлена из стального тросика.
В профиль арбалет напоминает современную автоматическую винтовку. Из за двойных блоков арбалет имеет относительно не широкий лук, поэтому кажется более лёгким, чем 3 килограмма.
Зацеп и стальная тетива арбалета смазаны смазкой типа ШРУСа.

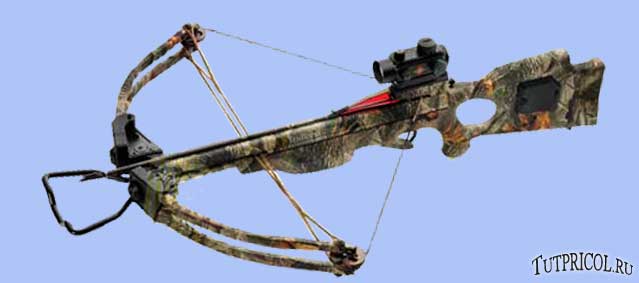

Арбалеты классифицируются по устройству плеч лука - простые, рекурсивные, блочные, с круглыми блоками и эксцентричными блоками.
По возведению - взводимые вручную, взводимые рычагом, взводимые домкратом.
По назначению - спортивные, развлекательные, охотничьи.
Арбалеты спортивно - охотничьего ( на Западе ), и досугово - развлекательного (в нашей стране) класса, как правило, взводятся в ручную, это и упрощает конструкцию арбалета, и уменьшает его массу.
Взводить арбалет вручную не просто. Нужно выровнять тетиву относительно ложа и тянуть без перекоса тетивы.

Устройство арбалета

как сделать арбалет

изготовление арбалета

арболет

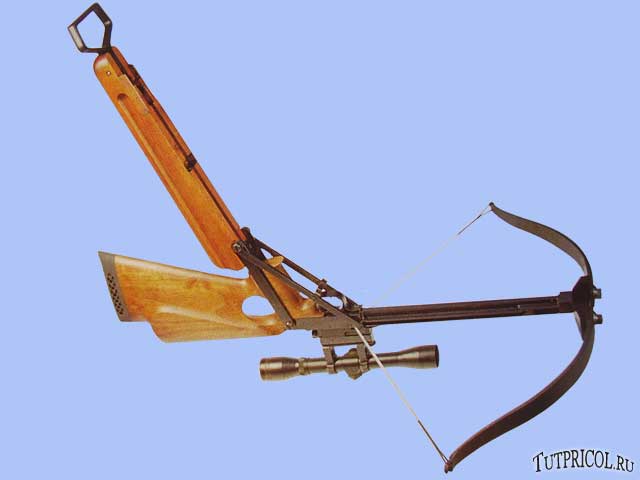

Арбалет с откинутым рычагом взвода.

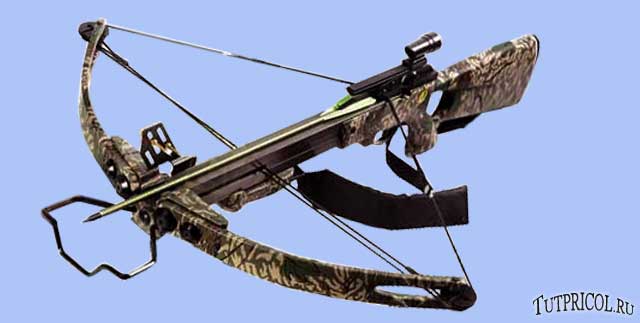

Арбалет нового типа.
В этом арбалете тетива натягивается не руками стрелка, а рычагом.
Автор Алексей Алесковский.





конструкция арбалета

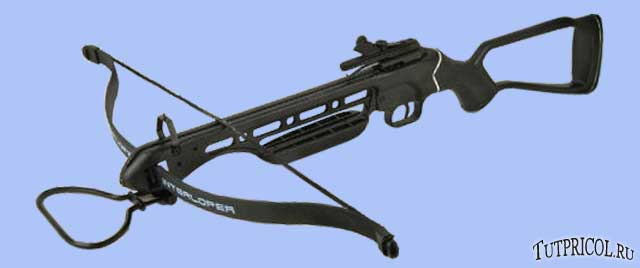

Арбалет пистолет.





Сдесь конечно представлено не всё разнообразие арбалетов.
Изготовление арбалета своими руками доставит вам много удовольствия, а стрельба из него даст возможность провести свой досуг на свежем воздухе.
Не забывайте только о том, что арбалет, как и всякое оружие, требует к себе ответственного отношения и соблюдения при стрельбе всех мер безопасности.

Арбалет состоит из следующих основных частей:
Ложа, упругий элемент, спусковой механизм, прицельное приспособление.
Ложа может быть изготовлена из цельной или клееной древесины твердых пород.
В качестве упругого элемента в арбалете, можно использовать плечи от сломанных спортивных луков или изготовить из стеклопластика и карбона, склеив их эпоксидной смолой под давлением. Карбон можно заменить кевларом.
Плечи прикрепляются к ложе арбалета, большими винтами М8 с внутренним шестигранником через амортизирующие прокладки.
Блочный арбалет намного точнее, но он и сложнее в изготовлении и нуждается в математических расчётах взаимозависимости размеров плеч, формы и диаметров эксцентриков, длинны тетивы, параметров и массы стрел.
Тетиву изготавливают из нитей лавсана, кевлара, дейнема и других синтетических волокон.
Стержень для стрелы представляет собой трубку из высокопрочного лёгкого металла марок: Д 16-Т, В 95, В 96, диаметром : 8мм, -7,6мм.
Оперение стрелы может быть из перьев птиц или синтетическим.


чертёж арбалета

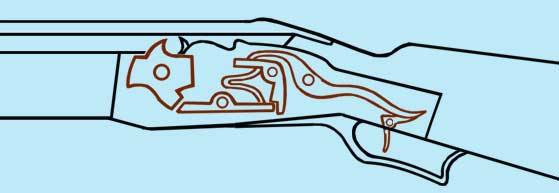

Схема простого спускового механизма
